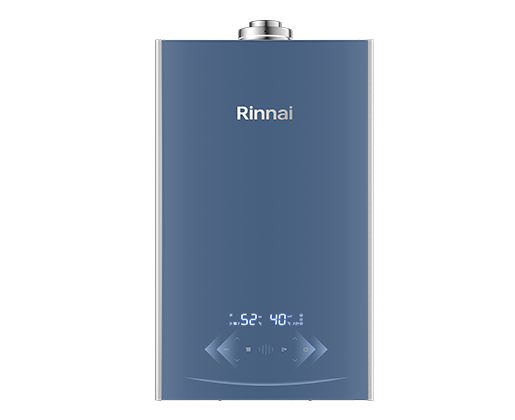

RBS-24RG68-GL

暖界系列壁挂炉全屋全时零冷水 Wi-Fi智控

即热零冷水暖意随心享

技术参数

产品型号：L1GB28-24RG68

产品编号：RBS-24RG68-GL

能效等级：2级

采暖额定热负荷(kW)：28.4

采暖最小热负荷(kW)：6.3

采暖额定热输出(kW)：24

采暖最小热输出(kW)：5.7

生活热水额定热负荷(kW)：28.4

生活热水最小热负荷(kW)：3.8

(Δt=25K)产热水能力(kg/min)：13.4

(Δt=30K)产热水能力(kg/min)：11.2

采暖温度设定范围(℃)：40~60,65,70,75,80,85

热水温度设定范围(℃)：35~47，50，55，60

最大燃气流量(m³/h)(Hi=34.02MJ/m³)：3.01

燃气类别：天然气（12T）

燃气额定压力(kPa)：2

燃气压力适用范围(kPa)：1.5~3.0

生活热水系统适用水压(MPa)：0.07~1.0

生活热水最低启动流量(kg/min)：2.4

采暖系统最高工作水压(MPa)：0.3

膨胀水箱容量(L)：6

膨胀水箱预设压力(MPa)：0.1

循环水泵扬程(m)：6.5

电源性质：220V~，50HZ

额定电功率(W)：130

最小热负荷状态电功率(W)：110

待机状态电功率(W)：3.5

燃气接口：R3/4"

供暖及回水接口：G3/4

冷水及热水接口：G1/2

给排气管直径(mm)：φ100/φ60

外形尺寸(mm)：(H)670×(W)390×(D)280

净重(kg)：31.5

包装后重量（kg）：34.5

电击防护类型：I类

外壳防护等级：IPX4

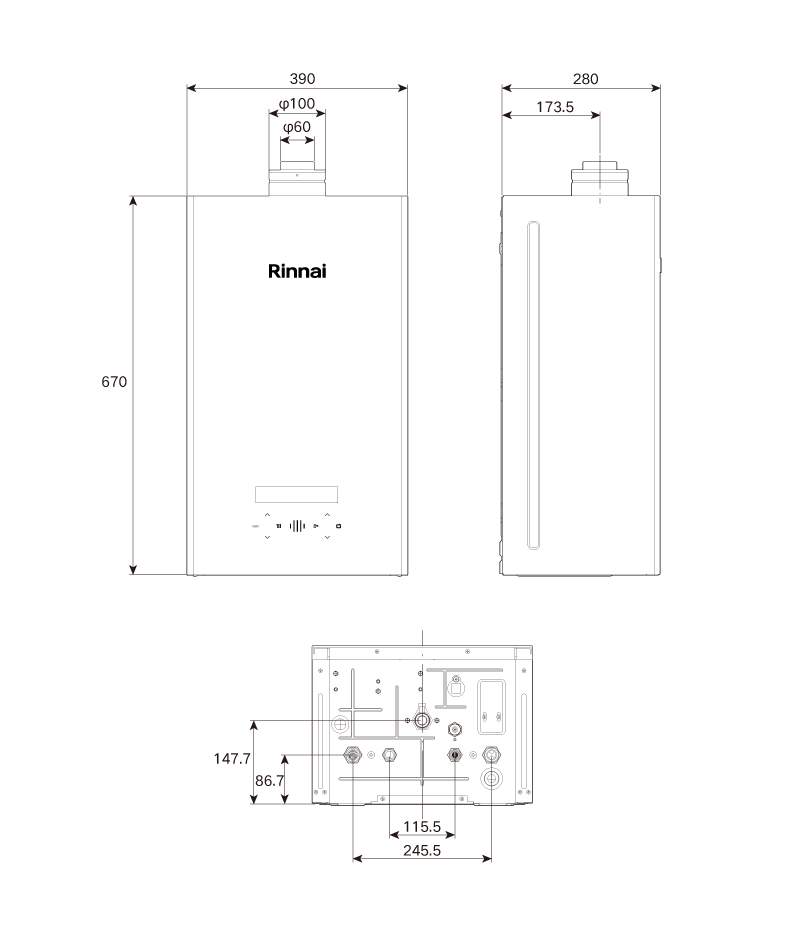

安装示意图

型号：RBS-24RG68-GL

单位：mm
