睿擎系列 壁挂炉RBS-35RQ85A-CY
全预混冷凝技术
热效率107.8%，超国家一级能效
生活热水24小时0等待
采暖&生活热水同时享
双水伺服微控
生活热水同比增量20%
内置Wi-Fi，手机一键直连
三重防冻
技术参数
| 产品编号 ： | RBS-35RQ85A-CY |
|---|---|
| Nox排放等级 ： | 5级(GB 25034) |
| 采暖最低热负荷(kW) ： | 8.4 |
| 采暖最低热输出(kW) ： | 8.2 |
| 采暖最小热输出(50℃/30℃)(kW) ： | 8.9 |
| 生活热水最低热负荷(kW) ： | 8.4 |
| (Δt=30℃)标称产热水能力 (kg/min) ： | 15.0 |
| 热水温度设定范围(℃) ： | 35~50℃，1℃调节；52~60℃，2℃调节 |
| 最小燃气流量(m³/h)(Hi=34.02MJ/m³) ： | 0.89 |
| 燃气额定压力(kPa) ： | 2 |
| 生活热水系统适用水压(MPa) ： | 0.07~1.0 |
| 膨胀水箱容量(L) ： | 10 |
| 循环水泵扬程(m) ： | 6.5 |
| 额定电功率(W) ： | 150 |
| 待机状态电功率(W) ： | 3.5 |
| 供暖及回水接口 ： | R3/4 |
| 冷凝水排水接口 ： | φ19mm软管 |
| 外形尺寸(mm) ： | H720×W445×D317 |
| 包装后重量(kg) ： | 42.6 |
| 外壳防护等级 ： | IPX 5 |
| 产品型号 ： | LL1GBQ35-35RQ85A |
|---|---|
| 能效等级 ： | 1级(GB 20665) |
| 采暖额定热负荷(kW) ： | 35.0 |
| 采暖额定热输出(kW) ： | 32.4 |
| 采暖额定热输出(50℃/30℃)(kW) ： | 35.2 |
| 生活热水额定热负荷(kW) ： | 35.0 |
| (Δt=25℃)标称产热水能力 (kg/min) ： | 18.0 |
| 采暖温度设定范围(℃) ： | 40~80℃，1℃调节 |
| 最大燃气流量(m³/h)(Hi=34.02MJ/m³) ： | 3.7 |
| 燃气类别 ： | 天然气(12T) |
| 燃气压力适用范围(kPa) ： | 1.0~3.0 |
| 采暖系统最高工作水压(Mpa) ： | 0.3 |
| 膨胀水箱预设压力(Mpa) ： | 0.1 |
| 电源性质 ： | ~220V，50HZ |
| 最小热负荷状态电功率(W) ： | 105 |
| 燃气接口 ： | R3/4 |
| 冷水及热水接口 ： | R3/4 |
| 给排气管直径(mm) ： | φ60/φ100 |
| 净重(kg) ： | 38.4 |
| 电击防护类型 ： | I 类 |

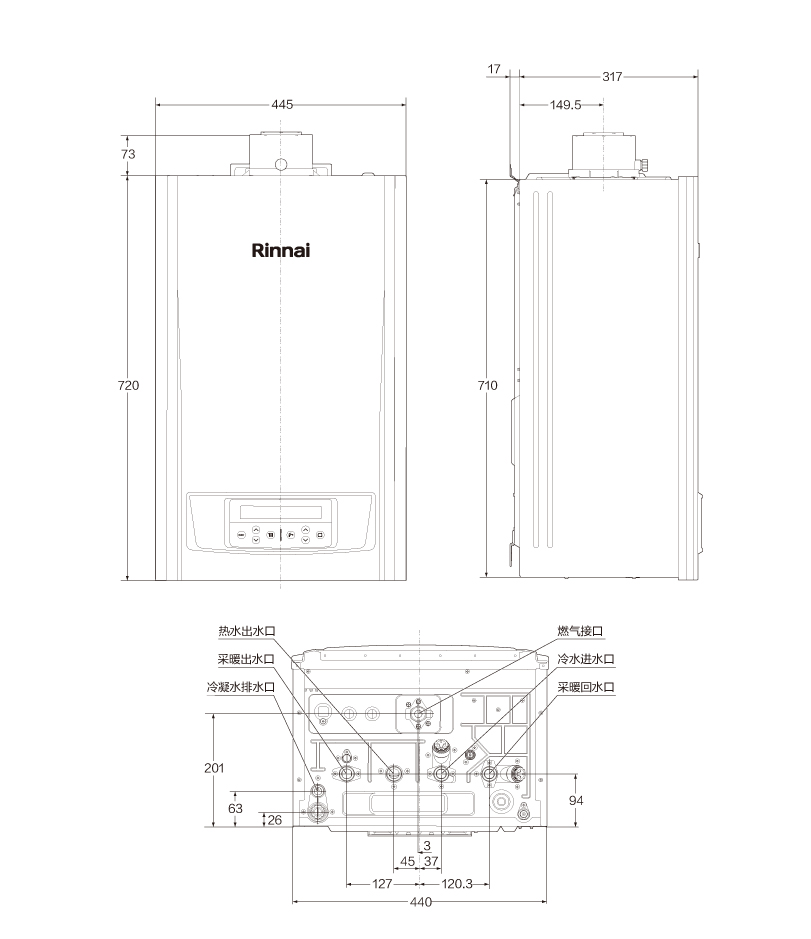

安装示意图
型号：RBS-35RQ85A-CY
单位：mm
